MPA: Atlantique ATL3 (Francia)


Avión de Patrulla Marítima Atlantique ATL3 (Francia)




Datos clave
Tripulación: 12
Fabricante: Dassault-Breguet
Largo: 31.7m
Envergadura: 36.3m
Altura: 11,3 m
Peso en vacío: 25t
Máximo peso de despegue: 46.5t


Breguet Atlantique 1150 de la marina de guerra alemana.

Especificaciones completas
Los aviones de patrulla marítima Atlantique ATL3, sucesor del Atlantique ATL1 y ATL2, incorpora un sistema de armas mejorado con un máximo de 9.000 kg de carga útil, motores de nueva tecnología, cabina de cristal y aviónica sofisticada y sensores. El ATL1, seleccionada como aviones de largo alcance de patrulla marítima de la OTAN, entró en servicio en 1966 y permanece en servicio con las marinas de guerra alemanes, italianas y paquistaníes. El Atlantique ATL2 ha estado en servicio con la Marina francesa desde 1989.

El fuselaje del ATL3 se produce por la Societé Européenne de la construcción de l'Avion Breguet Atlantique (SECBAT) del consorcio, formado por Dassault Aviation de Francia, Alenia de Italia, SABCA-SONACA de Bélgica y la empresa EADS (European Aeronautics Defensa y Espacio), formado por DaimlerChrysler Aerospace de Alemania, Aerospatiale Matra de Francia y CASA de España.

La misión principal del Atlantique es anti-submarina y guerra anti-superficie, pero los papeles secundarios incluyen la búsqueda y rescate, la colocación de minas y la detección, y de largo alcance de vigilancia marítima.


ATL3 en patrulla.



La cabina del Atlantique ATL3
La cabina de vuelo se ha diseñado para la operación de dos pilotos. Seis pantallas de cristal líquido ofrecen ambos pilotos de forma independiente con el vuelo y los sistemas de gestión, junto con imágenes del sensor electro-óptico, los datos del radar meteorológico y la pantalla táctica.

Estaciones tácticas de la tripulación
El avión lleva normalmente ocho tripulantes táctico - el coordinador táctico (Tacco), el encargado del Tacco, gestiona dos radares y electrónica en medidas de apoyo y dos agentes de sensor acústicos.

La tripulación tiene estaciones de trabajo
táctica idénticas, cada una con dos pantallas a todo color de usos múltiples. El oficial de TACCO gestiona las comunicaciones, navegación y sistemas electro-ópticos. El TACCO recibe las aportaciones de todas las operaciones del sensor y, con los equipos de ayuda táctica, evalúa la situación y determina las acciones a tomar.



Las armas
El ATL3 Atlantique tiene cuatro puntos de anclaje bajo las alas, con una capacidad total de 3.500 kg para el lanzamiento de los misiles como Harpoon, Maverick, HARM, Magic, Sidewinder y MICA. Además, una bahía de armas de gran tamaño con capacidad para transportar una carga útil máxima de 5.500 kg interna puede llevar a una amplia gama de artefactos y equipos para apoyar el despliegue de las operaciones fuera de área. Varias combinaciones de cargas se pueden cargar en la bahía de armas con una selección de hasta ocho torpedos estándares de la OTAN, dos misiles aire-superficie AM39 Exocet, cuatro misiles aire-superficie Harpoon , seis minas, ya sea 250 kg o 500 kg, ocho cargas de guerra de profundidad anti-submarino, 12 contenedores de búsqueda y salvamento (SAR) , 200 sonoboyas y 70 marcadores.

Sensores
El radar multimodo Thomson CSF Iguane tiene la sensibilidad para detectar objetivos de tamaño pequeño tipo periscopio. Puede funcionar en modo de búsqueda de superficie y el modo de tiempo para evitar al mismo tiempo y lleva a cabo un seguimiento, al mismo tiempo de exploración. Un amigo de identificación o el sistema enemigo (IFF) está integrado en el radar.

El avión está equipado con un sensor de visión delantera por infrarrojos (forward-looking infrared - FLIR) instalado en una torreta esférica bajo la nariz. El FLIR lleva a cabo la búsqueda, detección, identificación y seguimiento de objetivos y tiene un alcance de detección de hasta 100 millas. Dos sistemas de cámaras de proporcionar fotografías verticales y oblicuas. Un detector de anomalía magnética (MAD) Sextant Avionique, para la detección y localización de submarinos, se instala en la sección de cola del fuselaje alargado.

La aeronave de dos operadores de sensores acústicos para detectar, localizar y rastrear submarinos utilizando el sistema de procesamiento de datos acústicos Sadang de Thomson-CSF. 64 canales se pueden procesar de forma simultánea.

Contramedidas del ATL3
El sistema de soporte electrónico de medidas (ESM) es el detector de radar Thomson-CSF Arar 13. El sistema automáticamente detecta, analiza, identifica y rastrea las señales de radar y ofrece una alta probabilidad de un solo pulso de interceptar, incluso en un entorno electromagnético denso. Interceptaron señales de radar son analizadas por comparación de las características de la señal en contra de una biblioteca de amenazas ESM.

Navegación y comunicación
El sistema de navegación utiliza un sistema de navegación inercial de anillo de giroscopios láser con un sistema de posicionamiento global integrada y una suite de navegación por radio como radiofaro omnidireccional VHF (VOR) con el equipo de medición de distancia (DME). El equipo piloto automático permite operaciones de vuelo hasta 100 pies.

La suite de comunicaciones incluye V / UHF y enlaces de comunicaciones por satélite con los enlaces de datos tácticos de la OTAN Linkl 11, 14 y 16.

Motores
Los motores Rolls-Royce Allison AE2100H, están equipado con hélices de seis palas compuestas Messier Dowty que producen 10% más potencia que la actual generación de motores ATL, pero el consumo de combustible un 15% menos.

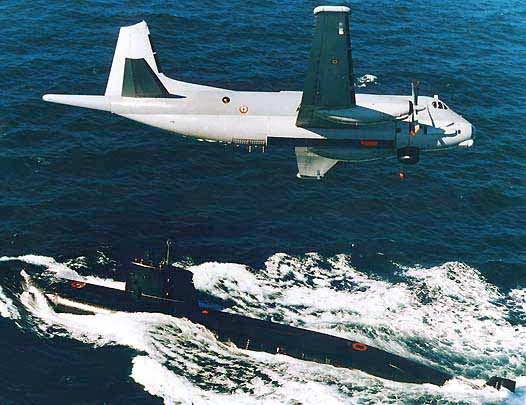

Atlantique 2, uno de las 28 ordenados por la marina francesa. Su función principal es anti-submarino y anti-guerra de superficie.

Seis pantallas de cristal líquido ofrecen ambos pilotos de forma independiente con el vuelo y los sistemas de gestión.

El ATL3 Atlantique tiene cuatro puntos de anclaje bajo las alas, con una capacidad total de 3.500 kg para el disparo de misiles.

El sistema de radar Iguane de Thomson CSF es un radar multimodo. El radar tiene la sensibilidad para detectar pequeños objetivos del tamaño de un periscopio.

En su categoría, el ATL2 es el avión de patrulla marítima más modernas de operación y sigue siendo una referencia indiscutible.

Navy-Technology
